Koexistenční měření 802.11 + Bluetooth

Měřící sondy BPA 802.11 a BPA 600 v daisy chain

Koexistence rámců dat 802.11 a dat Bluetooth je možná jednou z nejnáročnějších výzev pro vývojáře bezdrátového zařízení.

Znalost přesného časování, velikosti, umístění a kanálu kmitočtů každého rámce je podstatná pro úspěšný vývoj a ladění zařízení, která používají obě technologie.

Pro prohlížení rámců 802.11 společně s Bluetooth v4.0 +HS (klasickým i s low energy) dostačuje nyní propojit analyzátor ComProbe 802.11 s analyzátorem ComProbe BPA 600 pomocí ProbeSync™, technologie Frontline, která umožňuje dvěma nebo více analyzátorům sdílet společné hodiny. Po fyzickém spojení topologie daisy chain můžete vidět nasnímaná dat obou technologií v jediném koexistenčním pohledu.

Protokolový analyzátor ComProbe 802.11 zahrnuje jedinečné vlastnosti, které umožňují koexistenční pohled:

• přesné informace o rámcích,
• přesné časové značky,
• synchronizace a sdílení hodin pomocí techniky ProbeSync™.

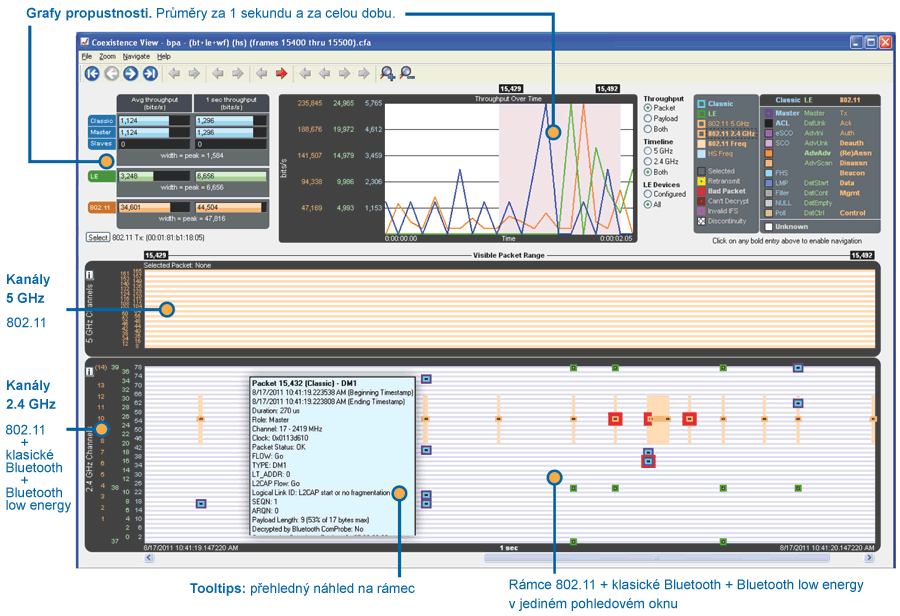

Koexistenční pohled

Koexistenční pohled je jedním z provozních oken analyzačního software CPAS pro ComProbe 802.11 a ComProbe BPA 600.

Můžete v něm živě prohlížet rámce 802.11 a rámce Bluetooth zároveň a rychle určit a řešit potřebné záležitosti, nebo odstraňovat potíže.

V okně můžete vidět provoz všech tří technik současně:

• 802.11 (v kanálech pásma 2.4GHz nebo pásma 5GHz),
• klasické Bluetooth (v kanálech pásma 2.4GHz),
• Bluetooth low energy (v kanálech pásma 2.4 GHz).

Provoz je představován jak statistikami i provozními grafy propustnosti pro hrubou orientaci, tak časovou osou s pořadím jednotlivých rámců, jejich umístěním v kmitočtových kanálech a barevným odlišením dle druhu techniky rámce.

Časovou osu pohledu lze zjemňovat až na viditelnost jednotlivých rámců. Jednotlivé rámce lze buď prohlížet v samotném okně Coexistence view náhledem Tooltips, anebo je lze zobrazovat plně dekódované v synchronizovaném okně Frame Display.
