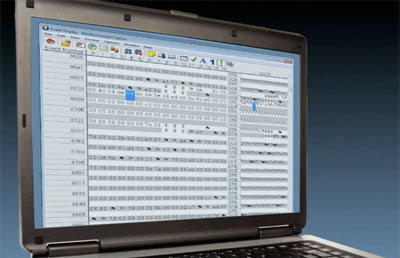

Serialtest je analyzátor pro testování sériových asynchronních (async) komunikačních obvodů a síťového zařízení do rychlosti až 921 Kbps.

Serialtest sestává z analyzačního software pro běžné PC a z hardwarové sondy připojované k USB portu analyzačního PC. Sondou je buď RS-232 ComProbe II pro měření obvodu RS–232, anebo RS-422/485 ComProbe pro obvody RS–422 nebo RS–485.

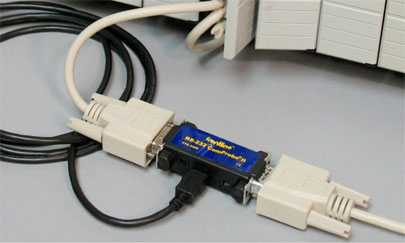

Sonda RS-232 ComProbe II
(připojovaná na USB port analyzačního PC)

Produkt nabízí ekonomické řešení pro vývoj, ladění, testování a odstraňování závad zařízení, obvodů a softwarových aplikací pracujících po sériových datových komunikačních linkách.

Serialtestu celosvětově důvěřuji již více než 40.000 uživatelů:

• Technici v terénu.
• Vývojáři softwarových i hardwarových produktů.
• Síťoví integrátoři.
• Síťoví správci.
• Opraváři sítí.

Serialtest umožní rychlejší vývoj produktu na trh.

Serialtest umožní kvalitní a rychlou údržbu i řešení potíží.

Snadné použití

Pohotová analýza se sondou RS-232 ComProbe II

RS-232 ComProbe II je nová sonda od Frontline, která se připojuje na port USB. Nevyžaduje sériové porty ani jejich adaptéry, které na moderních noteboocích nejsou přítomné.

Sonda se zapojí do měřeného obvodu průběžně, nebo pomocí přiloženého kablíky Y.

Ihned po zapojení a nastavení rychlosti aj. parametrů komunikace může začít měření.

Anebo se sondou RS-422/485 ComProbe

Sonda RS-422/485 ComProbe

RS-422/485 ComProbe je další nová sonda připojovaná na USB pro přímé měření obvodů RS-422 nebo RS-485, které se používají zejména pro instalace v průmyslovém prostředí.

Schéma zapojení této sondy je v přiloženém manuálu (který naleznete v PDF vpravo na této stránce).

Režim SPY

V případě, že měřící PC má k dispozici sériový port, je možný i čistě softwarový režim analýzy na jeho upraveném ovladači (součást software od Frontline), ze kterého se snímá probíhající komunikace komunikačního software s ovladačem sériového rozhrani.

Lze tak sledovat i některé vnitřní stavy řadičů sériové komunikace, které se na vnější hardwarové lince projevit nemohou, nebo provádět sériovou analýzu i tehdy, když sériové rozhraní není ve vnější  hardwarové podobě k dispozici vůbec.

Provoz "záznam" (též "sledování", "monitorování")

Serialtest zaznamenává a analyzuje přenášená datová slova (typicky bajty), řídící signály (modemové obvody) i informace o datových komunikačních protokolech, obsažených v datovém proudu přenosu.

Poskytuje tak veškeré informace potřebné pro odstraňování potíží s chybami dat, protokoly, řídícími signály, bajtovými a časovacími chybami.

Provoz "aktivní" (též zdroj DCE nebo zdroj DTE)

Při aktivním provozu vysílá analyzátor datové bajty, řetězce nebo soubory. Slouží pro jednoduchou emulaci operačního prostředí nebo jiného zařízení. Tento režim je možný pouze jako doprovod režimu SPY.

Pokročilá analýza protokolů

Analyzátor zahrnuje dekodéry pro PPP, SLIP a protokoly TCP/IP.

Nově zahrnuje dekódy MODBUS RTU a MODBUS ASCII.

Data jsou dekódována na úrovních rámce (paketu), bajtu a bitu.

Tím se uživatelům umožňuje rapidně detekovat a izolovat i ty nejnaléhavější problémy komunikačních protokolů, které se týkají produktů datové komunikace, aplikací a sítí.

Jiná sériová rozhraní

Měření na jiných sériový rozhraních je možné s konvertory.

Kontaktujte nás pro ověření vhodných možností právě pro Vás.
