Serialtest ComProbe je pécéčkový analyzátor pro pasivní sledování nebo aktivní testování synchronních (sync) i asynchronních (async) sériových datových komunikačních obvodů a síťového zařízení.

Produkt nabízí ekonomické řešení pro vývoj, ladění, testování a odstraňování závad zařízení, obvodů a softwareových aplikací.

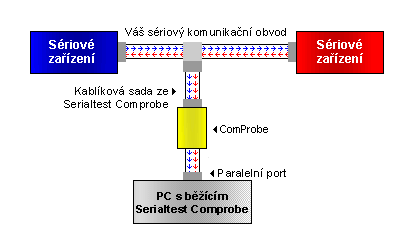

Zapojení Serialtest ComProbe

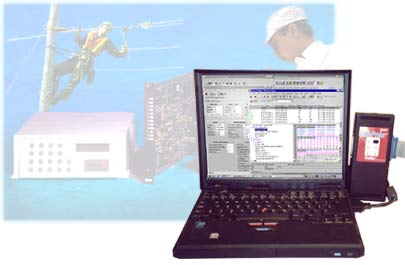

Pro zachytávání synchronní (ale i asynchronní) datové komunikace se používá externí sonda ComProbe, která je k hostitelskému PC připojena přes paralelní port. Na hostitelském (měřícím) PC je spuštěn software Serialtest ComProbe.

Serialtest ComProbe běží na jakémkoliv pécéčku s operačními systémy Windows 95/98/Me/NT/2000.

Sonda ComProbe se k hostitelskému PC připojuje přes paralelní port (pro tiskárnu) a kablíkovou sadou se zapojuje do měřeného sync/async komunikačního obvodu typu RS-232. Rozhraní RS-422, RS-485, RS-530, V.35 aj. jsou podporována s pomocí přídavných konvertorů, např. ComVerter. Sonda může být napájen z adaptéru 220V nebo z baterky.

Záznam

Serialtest zaznamenává a analyzuje datové bajty, řídící signály (modemové obvody) i informace o datových komunikačních protokolech, tj. veškeré informace potřebné pro odstraňování potíží s chybami dat, protokoly, řídícími signály, bajtovými a časovacími chybami.

Aktivní režim

V aktivním režimu vysílá datové bajty, řetězce a soubory, což uživatelům umožňuje emulovat živé operační prostředí nebo jiné zařízení.

Analýza protokolů

Zahrnuje dekodéry pro monosync, bisync, HDLC, SDLC, X.25, SNA, frame relay, PPP, SLIP a protokoly TCP/IP. Analyzátor testuje synchronní datové obvody do rychlosti 64Kbps a asynchronní obvody do rychlosti 38.4Kbps.

Data jsou dekódována na úrovni rámce (paketu), bajtu a bitu. Tím se uživatelům umožňuje rapidně detekovat a izolovat i ty nejnaléhavější problémy komunikačních protokolů, které se týkají produktů datové komunikace, aplikací a sítí.

Součást FTS

Serialtest Async je členem řady datově komunikačních protokolových analyzátorů a testérů FTS (Frontline Test System), jejichž jádrem je engine FTS pro dekódování protokolů až do bitové úrovně. FTS je vysoce flexibilní a robustní technologie, umožňující udržovat dekódy existujících protokolů, provádět jejich rozšiřování při revizích a změnách, rychle vytvářet a přidávat nové protokoly podle poptávky trhu.

Analyzátory řady FTS je s pomocí volby FrameDecoder dokonce možné doplňovat o uživatelsky definované dekódy proprietárních protokolů nebo rozšíření existujících protokolů.

FTS poskytuje vypracované uživatelské rozhraní, které se ovládá intuitivně a šetří čas - data jsou prezentována vysoce organizovaným a snadno čitelným formátem. Uživatelé mohou nalézt chyby během vteřin namísto hodin.

Rámcově jednotný způsob ovládání všech analyzátorů zkracuje dobu zaučení těch inženýrů aj. pracovníků, kteří pracují se směsí protokolů nebo síťových topologií jako jsou např. sériové datové linky a síťové prostředí ethernet LAN.

Hlavní uživatelé

Serialtest Async je nenahraditelný nástroj pro vývojáře datových komunikačních produktů, síťové integrátory, řešitele potíží síťové a datové komunikace a techniky v terénu.

Analyzátor umožňuje kratší dobu vývojových fází zařízení a aplikací datové komunikace a lepší kvalitu vývoju. Tím se snižují náklady na vývoj a zlepšují vlastnosti výsledku vývoje. Analyzátor umožňuje rychlejší a efektivnější provádění instalací, rychlejší odstraňování závad a poruch - zlepšení střední doby výpadků.
